【深圳市蘭博電路有限公司】根據PCB板的具體特點，選擇在線測試的方法將一種或多種工序結合在一起,取長補短,綜合運用。下面蘭博電路小編來介紹一下關于PCB線路板板智能檢測的方法。

首先，在PCB板機上采用以虛擬儀器的思想，建立相關的應用軟件，即通過軟件實現傳統儀器的各種功能，包括示波器，信號發生器，以及對采集數據的各種數學處理等。測試時，通過測試軟件給出數字信號。

然后，PCB板的測試系統將有新的設計思路，采用基于USB總線的自動測試系統和虛擬儀器的設計思想，充分發揮了計算機的作用，盡量由計算機來代替?zhèn)鹘y(tǒng)的儀器的思想，從而減小了儀器本身的體積，降低了開發成本，從而提高了開發的效率。

接下來，經過D/A轉換得到測試所需的模擬激勵信號施加到測試系統上，再由測試電路通過測試總線送到開關矩陣上，開關矩陣與相連的同時受微處理器控制其導通關斷，被測PCB板被固定在針床上，激勵信號通過施加到印刷電路板的相應位置上，由測試電路測得其響應，將采集的模擬量，送入核心控制中，經過A/D轉換，得到相應的數字量，由PCB機上的軟件反饋出來并經過PCB機處理，判定PCB板是否合格。

這種在線測試技術突破了以前用人眼檢測電路板的方法，在線測試技術的效率高，漏檢率低，實現了檢測領域的自動化。本檢測系統采用與虛擬儀器相結合的思想，減化了硬件的設計，減低了整個系統的成本。

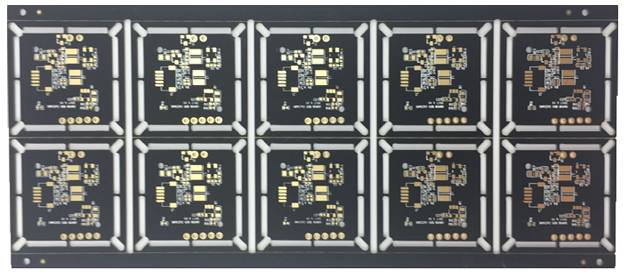

線路板從單層發展到雙面、多層和撓性，并且仍舊保持著各自的發展趨勢。由于不斷地向高精度、高密度和高可靠性方向發展，不斷縮小體積、減少成本、提高性能，使得PCB線路板在未來電子設備的發展工程中，仍然保持著強大的生命力。下面小編來介紹一下線路板需要加工哪些部分。

1，線路與圖面（Pattern）：線路是做為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。線路與圖面是同時做出的。

2，介電層（Dielectric）：用來保持線路及各層之間的絕緣性，俗稱為基材。

3，孔（Through hole / via）：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則做為零件插件用，另外有非導通孔（nPTH）通常用來作為表面貼裝定位，組裝時固定螺絲用。

4，防焊油墨（Solder resistant /Solder Mask) ：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質（通常為環氧樹脂），避免非吃錫的線路間短路。根據不同的工藝，分為綠油、紅油、藍油。

5，絲?。↙egend /Marking/Silk screen）：此為非必要之構成，主要的功能是在電路板上標注各零件的名稱、位置框，方便組裝后維修及辨識用。

6，表面處理（Surface Finish）：由于銅面在一般環境中，很容易氧化，導致無法上錫（焊錫性不良），因此會在要吃錫的銅面上進行保護。保護的方式有噴錫（HASL），化金（ENIG），化銀（Immersion Silver)，化錫（Immersion Tin），有機保焊劑（OSP），方法各有優缺點，統稱為表面處理。
